碳纤维布加固设计中的字母代表的意思
2020-09-09 11:52:36
admin
在碳纤维加固的表示方式中的常用符号:
T——表示层数
U——表示U型箍
Y——表示沿构件通长
JGL——表示加固梁
JGB——表示加固板
@——表示间距
比如加固工程2t-100@200表示加固需要2层,加固宽度是100mm,加固间距是200mm

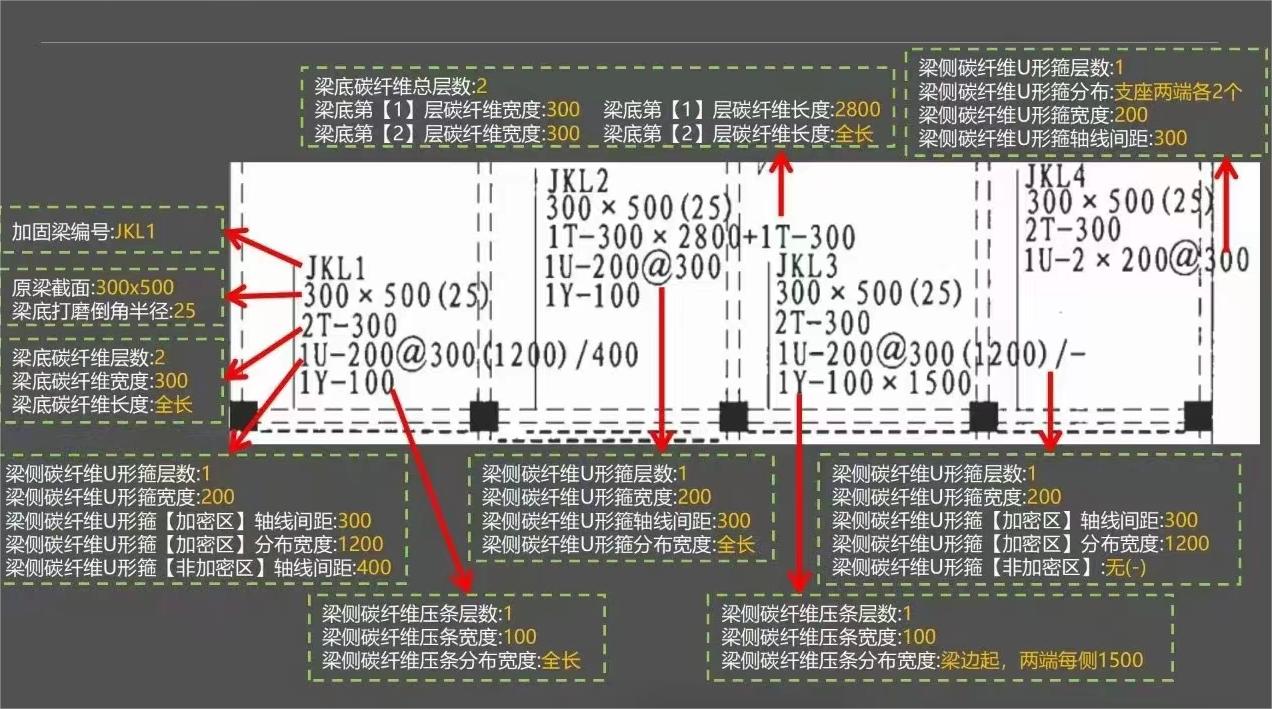

(JKL1) 加固框架梁1
3T-200 梁底3层通长碳纤维,宽度200
2U 梁侧双层碳纤维U箍100宽 加密区间距300 非加密区500
2Y-100 梁侧压条双层宽度100
碳纤维布加固中的2T_250,1U-200@300,1Y-100这是梁底粘碳纤维布,2T-250表示梁底粘碳布2层,250mm宽;1U-200@300表示U型箍200宽,间距300;1Y-100表示100宽的压条,梁两侧各一条.单位都是mm.
